Marine Fairlead: Guide to function, การก่อสร้างและการเลือกประเภท

1. การกำหนดและฟังก์ชั่นของ Fairlead

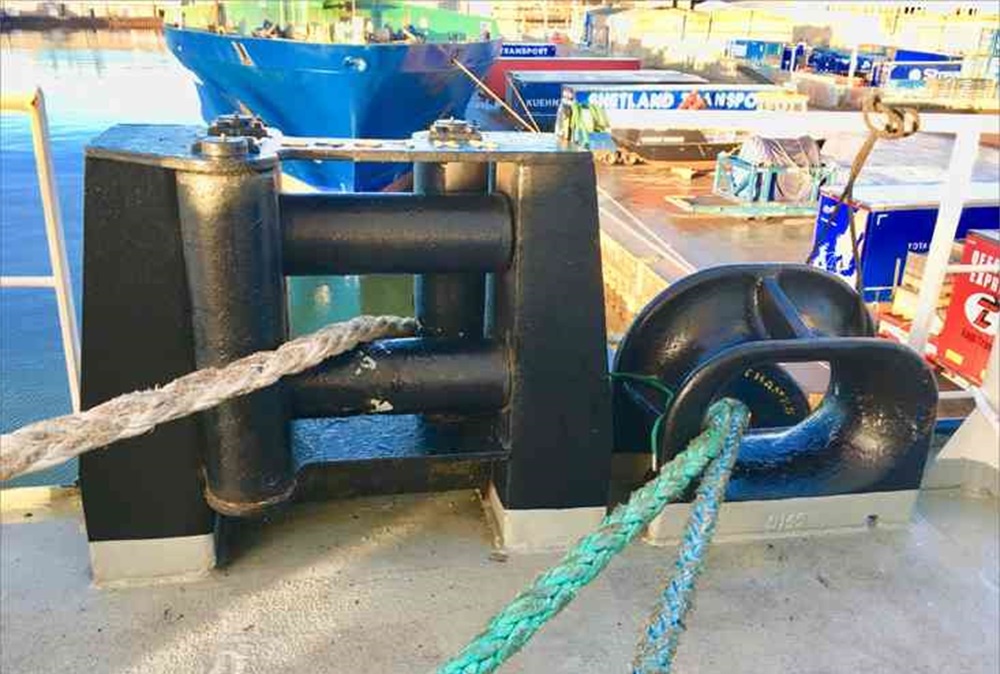

Fairlead เป็นอุปกรณ์สำคัญในระบบการจอดเรือส่วนใหญ่ใช้เพื่อเป็นแนวทางในทิศทางของเชือก (เช่นโซ่ยึดเชือกเชือกเหล็กหรือเรือไฟเบอร์สังเคราะห์) ในระหว่างการเดินจอดเรือหรือการลากจูงเพื่อให้แน่ใจว่าสายเคเบิลเลื่อนลงอย่างราบรื่นภายใต้ความเครียด

ฟังก์ชั่นหลักของมันรวมถึง:

การวางแนว: จำกัด วิถีการเคลื่อนที่ของสายเคเบิลเพื่อลดแรงเสียดทานกับโครงสร้างตัวถัง

ความเครียดแบบกระจาย: ความเครียดของสายเคเบิลถูกกระจายไปยังโครงสร้างตัวถังผ่านการออกแบบที่สมเหตุสมผลเพื่อปรับปรุงความปลอดภัย

การป้องกันอุปกรณ์: ป้องกันไม่ให้เชือกลดอายุการใช้งานเนื่องจากการสึกหรอมากเกินไปหรือตัดขอบคม

2. โครงสร้างและวัสดุ

Winch Fairlead มักจะประกอบด้วยส่วนประกอบต่อไปนี้:

คู่มือล้อ/ลูกกลิ้ง: การหมุนชิ้นส่วนเพื่อลดความต้านทานการเลื่อนเชือก (บางประเภทไม่มีลูกกลิ้ง)

วงเล็บ/ฐาน: โครงสร้างโลหะที่มีความแข็งแรงสูงจับจ้องไปที่ดาดฟ้าหรือด้านข้างของเรือ

ซับในการป้องกัน: ไนลอนหรือวัสดุยางเพื่อรองรับแรงเสียดทานและลดเสียงรบกวน

3. วัสดุที่ใช้กันทั่วไป

เหล็กหล่อ/เหล็กกล้าคาร์บอน: ประหยัดและทนทานเหมาะสำหรับเรือพ่อค้าส่วนใหญ่ต้องใช้การเคลือบป้องกันการกัดกร่อน

สแตนเลส: ความต้านทานการกัดกร่อนที่แข็งแกร่งพบได้ทั่วไปในเรือวิศวกรรมมหาสมุทรหรือสภาพแวดล้อมสเปรย์เกลือสูง

วัสดุไนลอน/พอลิเมอร์: น้ำหนักเบาและไม่มีความเสี่ยงที่เหมาะสำหรับเรือบรรทุกน้ำมันหรือเรือบรรทุกสารเคมี

ในการใช้งานจริงควรทำการคำนวณอย่างละเอียดและการเลือกร่วมกับภาพวาดการออกแบบเรือและข้อกำหนดการจำแนกประเภทสังคม บทความนี้มีไว้สำหรับการอ้างอิงทางเทคนิคเท่านั้น
